현대 배전 시스템에서 진공 회로 차단기는 어떻게 작동합니까?

기사 요약

A 진공 차단기(VCB)중전압 배전 시스템에 사용되는 가장 안정적인 스위칭 장치 중 하나입니다. 진공 환경에서 전류 흐름을 신속하게 차단하여 과부하 및 단락으로부터 전기 장비를 보호합니다. 이 기사에서는 진공 회로 차단기의 작동 방식, 구조, 작동 원리, 주요 장점, 기술 매개변수 및 일반적인 적용 시나리오에 대해 설명합니다. 또한 산업용 또는 유틸리티 설치용 VCB를 선택할 때 구매자가 갖는 일반적인 우려 사항도 해결합니다.

목차

• 진공 회로 차단기 소개
• 진공 회로 차단기 작동 방식
• 진공차단기의 주요 구성품
• 주요 기술 매개변수
• 진공 차단기의 장점
• 일반적인 응용
• 올바른 진공 회로 차단기를 선택하는 방법
• 자주 묻는 질문
• 결론

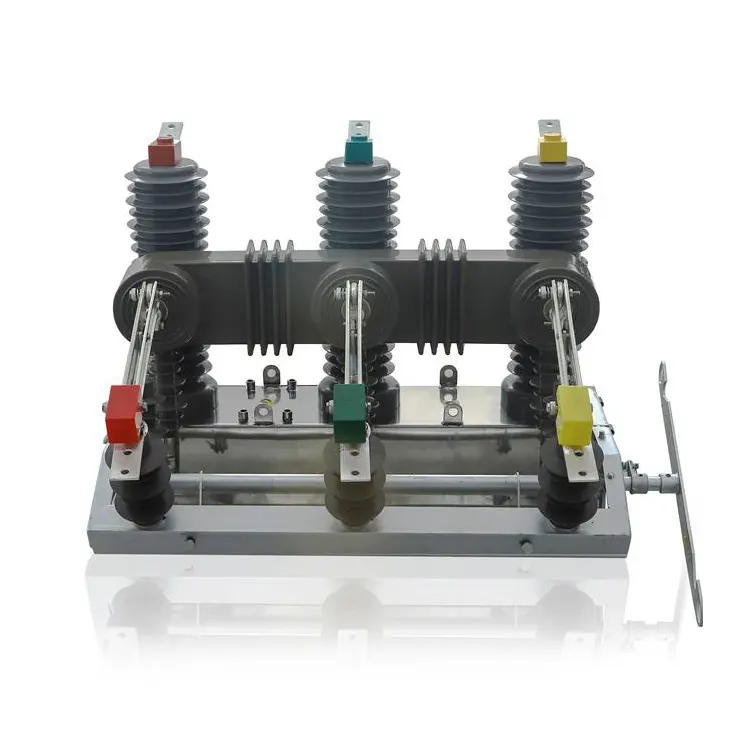

진공 회로 차단기 소개

전력 시스템은 안전과 안정성을 유지하기 위해 신뢰할 수 있는 보호 장비가 필요합니다. 단락이나 과부하 등의 비정상적인 상황이 발생하면 보호 장치는 장비 손상 및 화재 위험을 방지하기 위해 즉시 전류를 차단해야 합니다. 다양한 스위칭 기술 중에서진공 차단기(VCB)3.6kV~40.5kV 범위의 중전압 네트워크에서 선호되는 솔루션이 되었습니다.

진공 회로 차단기는 진공을 아크 소멸 매체로 사용하여 전류를 차단합니다. 기존의 오일 회로 차단기 또는 공기 회로 차단기와 비교하여 진공 기술은 더 높은 신뢰성, 더 긴 서비스 수명 및 최소한의 유지 관리 요구 사항을 제공합니다. 이러한 장점으로 인해 VCB는 발전소, 산업 시설, 변전소 및 상업용 전기 시스템에 널리 사용됩니다.

다음과 같은 제조업체다야까다로운 전기 환경에서 안정적인 작동을 지원하는 고급 진공 회로 차단기 솔루션을 개발했습니다. 이 제품은 빠른 스위칭 성능, 높은 절연 강도 및 일관된 아크 소멸을 제공하도록 설계되었습니다.

진공 회로 차단기 작동 방식

진공 회로 차단기의 작동 원리는 밀봉된 진공 챔버 내에서 전기 아크를 차단하는 것을 기반으로 합니다. 가스 분자가 없기 때문에 전류가 0을 통과할 때 아크가 빠르게 소멸됩니다.

작업 프로세스는 몇 가지 주요 단계를 통해 설명할 수 있습니다.

• 정상 작동– 표준 작동 중에는 차단기 접점이 닫힌 상태로 유지되므로 전류가 회로를 통해 흐를 수 있습니다.
• 결함 감지– 과부하 또는 단락과 같은 결함이 발생하면 보호 시스템이 차단기 메커니즘에 신호를 보냅니다.
• 접촉 분리– 작동 메커니즘은 진공 차단기 내부의 고정 접점에서 이동 접점을 신속하게 분리합니다.
• 아크 생성– 접점이 분리되면서 높은 전류 흐름으로 인해 전기 아크가 형성됩니다.
• 아크 멸종– 진공 챔버에서 접점의 금속 증기는 다음 전류 영점에서 빠르게 꺼지는 플라즈마 아크를 형성합니다.
• 현재 중단– 아크가 소멸되면 진공은 높은 유전 강도를 제공하여 아크가 다시 점화되는 것을 방지합니다.

진공 환경은 압력이 매우 낮기 때문에 아크 지속 시간이 매우 짧습니다. 이를 통해 진공 회로 차단기는 기존 차단기 유형보다 더 효율적이고 안전하게 전류를 차단할 수 있습니다.

진공차단기의 주요 구성품

일반적인 진공 회로 차단기는 안정적인 회로 보호를 보장하기 위해 함께 작동하는 여러 필수 구성 요소로 구성됩니다.

• 진공 차단기– 아크소호를 담당하는 핵심 부품입니다.
• 고정접점– 차단기 내부의 고정 전기 접점.
• 연락처 이동– 작동 메커니즘에 연결되어 전환 중에 움직입니다.
• 작동 메커니즘– 접점을 열고 닫는 기계식 또는 스프링 작동식 시스템.
• 단열 하우징– 단열 및 구조적 보호를 제공합니다.
• 제어 회로– 자동 또는 수동 작동에 대한 신호를 보냅니다.

이러한 구성 요소는 반복되는 스위칭 주기에서도 내구성과 정밀한 작동을 보장하도록 세심하게 설계되었습니다.

주요 기술 매개변수

진공 회로 차단기를 선택할 때 엔지니어와 구매 관리자는 일반적으로 여러 기술 사양을 평가합니다.

다음과 같은 고급 제조업체다야국제 표준을 충족하고 까다로운 전력 환경에서 일관된 성능을 제공하도록 진공 회로 차단기를 설계합니다.

진공 차단기의 장점

진공 회로 차단기는 수많은 장점으로 인해 점차적으로 많은 기존 차단기 기술을 대체해 왔습니다.

• 높은 신뢰성– 진공 기술은 안정적인 아크 소멸과 일관된 스위칭 성능을 보장합니다.
• 긴 서비스 수명– 진공 차단기는 유성 차단기에 비해 마모가 최소화됩니다.
• 낮은 유지 관리– 오일 교체나 가스 보충이 필요하지 않습니다.
• 컴팩트한 디자인– 크기가 작아 스위치기어 패널에 쉽게 통합할 수 있습니다.
• 환경안전– 진공 차단기는 오일 누출 또는 가스 배출과 관련된 위험을 제거합니다.
• 빠른 전환 속도– 신속한 아크 소멸로 시스템 보호가 향상됩니다.

이러한 장점으로 인해 VCB 기술은 현대 배전 네트워크에 이상적인 솔루션이 되었습니다.

일반적인 응용

진공 회로 차단기는 다양한 산업 및 전기 시스템에서 널리 사용됩니다.

• 중전압 배전망
• 산업 제조 공장
• 발전설비
• 변전소 및 변전소
• 광업 및 중공업
• 상업용 건물 및 인프라

이러한 환경에서는 안정적인 전원 공급을 유지하고 비용이 많이 드는 가동 중지 시간을 방지하려면 안정적인 회로 보호가 중요합니다.

올바른 진공 회로 차단기를 선택하는 방법

올바른 진공 회로 차단기를 선택하려면 시스템 요구 사항 및 작동 조건과 관련된 여러 요소를 평가해야 합니다.

• 전압 정격– 차단기가 시스템 전압 수준과 일치하는지 확인하십시오.
• 단락 용량– 예상되는 최대 고장 전류를 처리할 수 있는 차단기를 선택하십시오.
• 설치 유형– 실내 또는 실외 설치 환경에는 서로 다른 디자인이 필요할 수 있습니다.
• 작동 주파수– 자주 전환되는 시스템에는 기계적 내구성이 더 높은 차단기가 필요할 수 있습니다.
• 제조업체의 신뢰성– 경험이 풍부한 공급업체를 선택하면 제품 품질과 기술 지원이 보장됩니다.

등의 전문 제조업체다야다양한 산업 및 유틸리티 요구 사항을 충족하도록 설계된 다양한 진공 회로 차단기 모델을 제공합니다.

자주 묻는 질문

Q1: 진공 차단기에 적합한 전압 범위는 무엇입니까?

진공 회로 차단기는 주로 3.6kV~40.5kV 범위의 중간 전압 애플리케이션용으로 설계되었습니다. 이는 일반적으로 배전 시스템, 변전소 및 산업용 전력 네트워크에 설치됩니다.

Q2: 아크 소멸 매체로 진공을 사용하는 이유는 무엇입니까?

진공은 유전 강도가 매우 높고 가스 분자가 거의 없습니다. 이러한 환경에서는 전류가 0을 통과할 때 아크가 빠르게 소멸되어 중단 프로세스가 효율적이고 안정적으로 이루어집니다.

Q3: 진공 회로 차단기는 얼마나 오래 지속되나요?

잘 설계된 진공 회로 차단기는 최대 30,000회 이상의 기계적 수명을 달성할 수 있습니다. 실제 서비스 수명은 스위칭 빈도, 부하 조건 및 유지 관리 방식에 따라 달라집니다.

Q4: 진공 회로 차단기는 환경 친화적입니까?

예. 진공 회로 차단기는 오일이나 SF6 가스를 소호 매체로 사용하지 않으므로 환경 위험을 줄이고 유지 관리를 단순화합니다.

결론

진공 회로 차단기는 현대 전기 시스템을 보호하는 데 중요한 역할을 합니다. 빠른 아크 소멸 기능, 긴 서비스 수명 및 최소한의 유지 관리 요구 사항으로 인해 중전압 배전을 위한 효율적인 솔루션이 되었습니다. 업계에서 안정적이고 안전한 전력 인프라를 계속 요구함에 따라 진공 스위칭 기술의 채택이 전 세계적으로 계속해서 증가하고 있습니다.

풍부한 제조 경험과 앞선 엔지니어링 역량을 바탕으로다야안정적인 성능과 장기적인 신뢰성을 위해 설계된 고품질 진공 회로 차단기 솔루션을 제공합니다. 산업용 또는 유틸리티 애플리케이션을 위한 신뢰할 수 있는 회로 보호 장비를 찾고 있다면 올바른 공급업체가 큰 차이를 만들 수 있습니다.

제품 세부정보, 기술 사양 또는 맞춤형 솔루션을 알아보려면저희에게 연락주세요오늘. DAYA의 전문 팀은 귀하의 배전 프로젝트에 가장 적합한 진공 회로 차단기를 찾는 데 도움을 드릴 준비가 되어 있습니다.
