진공 회로 차단기는 어떻게 작동합니까?

그만큼진공 회로 차단기전원 시스템의 필수 스위치 기어입니다. 주로 프레임, 아크 소화 챔버 (즉, 진공 버블) 및 작동 메커니즘의 세 부분으로 구성됩니다. 그 중에서도 전도성 회로는 회로 차단기의 핵심 부분이며, 입구 및 출구 전도성 막대, 절연 지지대, 전도성 클램프, 소프트 연결 및 진공 아크 소화 챔버로 신중하게 구성됩니다.

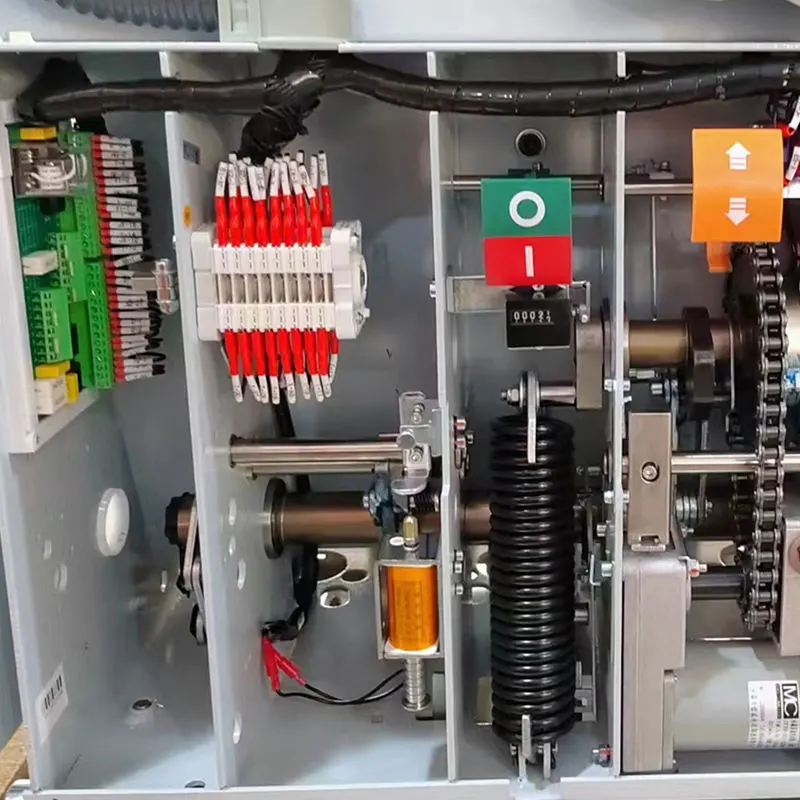

운영 메커니즘은 폐쇄 스프링, 에너지 저장 시스템, 과전류 방출, 개방 및 닫는 코일 및 기타 구성 요소를 포함하여 회로 차단기의 폐쇄 및 개방 작업을 실행하는 데 도움이됩니다. 작동 할 때이 메커니즘은 전기 에너지 저장, 전기 개방 및 폐쇄 및 수동 기능을 통해 전류의 정확한 제어를 달성합니다.

전류가 미리 결정된 값에 도달하면진공 회로 차단기높은 진공 환경에서 현재 제로 교차 특성을 사용하여 플라즈마의 빠른 확산을 통해 아크를 소멸시켜 전류를 효과적으로 차단합니다. 중간에는 에너지 저장 및 폐쇄와 같은 여러 단계가 포함됩니다. 일련의 정확한 기계적 동작을 통해 회로 차단기의 안정성과 신뢰성이 보장됩니다.

개방 작업은 회로 차단기가 닫힌 상태에있을 때 개구부 신호가 수신되고 개구부 전자석이 작동하기 시작하여 철 코어를 끌어들이는 것입니다. 이 동작으로 인해 오프닝 릴리스의 상단 막대가 위쪽으로 이동하여 트립 샤프트가 회전하게됩니다. 일련의 체인 반응은 상단 막대를 위쪽으로 구동하고 구부러진 플레이트를 밀어내어 반 샤프트가 시계 반대 방향으로 회전하기 시작합니다. 반 샤프트와 로커 암이 잠금 해제되면 오프닝 스프링이 즉시 발효되어회로 차단기오프닝 액션을 완료합니다.
